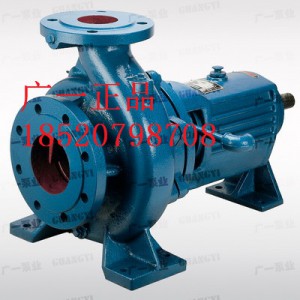

ISR型热水循环泵
|
典型用途 输送清水及物理化学性质类似于水不含固体颗粒的液体 |
| · 锅炉热水循环 |
|
· 取暖 |
|
水泵特点 |
| · 结构简单，性能可靠，使用维护方便 |
| · 体积小，重量轻 |
| · 抗汽蚀性能好 |
|
· 电耗低 |
|
结构说明 |
| · 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬架也只有四种 |
| · 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路 |
| · 悬架内装有两个球轴承，用机械油或润滑脂润滑 |
| · 泵通过弹性联轴器由电动机直接驱动 |
| · 涡室、脚、进水法兰和出水法兰铸成一个整体 |
|
· 轴封用耐高温双端面机械密封 |
|
型号说明 |
|
|
|---|
|
性能参数 |
| · 吸入口径：50～125 mm |
| · 排出口径：32～100 mm |
| · 流量：6.5～1112.1 m3/h |
| · 扬程：14～133 m |
| · 转速：1450 / 2900 r/min |
| · 温度：≤130℃ |
| · 工作压力：比较高使用压力 1.6MPa，出厂前均作 2.4MPa耐压试验 |
