奥坎大板徐氏木业厂家直销

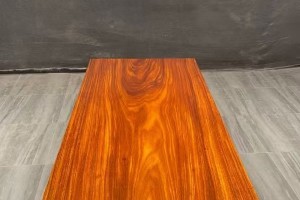

奥坎大板徐氏木业厂家直销， 全方：180*86*8编号58430，联系电话：15960982500

推荐阅读：奥坎大板使用注意事项？

奥坎大板（通常指非洲奥坎木，学名Nauclea diderrichii，市场也称“绿心檀”）作为高硬度热带硬木，广泛用于茶台、餐桌、地板等大尺寸整板。其使用需特别注意稳定性处理与养护，以下是关键注意事项及解决方案：

一、预处理阶段——从源头防变形开裂

1. 含水率控制（核心！）

必须陈化平衡：

购入后置于使用环境 ≥30天（北方冬季需延长至45天），使含水率与当地平衡（中国多数地区需降至 10%12%）。

检测工具：建议使用 针式含水率仪（避免表面误导），每平米测3点。

警示：含水率＞14%时安装，后期开裂风险↑80%。

2. 端面封蜡处理

大板切割后 24小时内 用微晶蜡密封端面（厚度≥2mm），阻断水分快速蒸发通道。

若已开裂：注入 环氧树脂+木粉 填补，再封蜡。

二、安装阶段——科学结构支撑

1. 支架设计原则

| 板厚 | 支撑腿间距 | 加固方式          |

| 58cm    | ≤1.2m          | 钢制横梁+自攻螺丝锁固 |

| ＞8cm    | ≤1.8m          | H型钢架嵌入式托举     |

禁忌：避免仅用单点中心支撑（易弓形变形）。

2. 伸缩缝预留

靠墙安装时，四周留 ≥8mm缝隙（北方采暖区需≥12mm），填充弹性硅胶。

地板铺装：板间缝隙 35mm（奥坎干缩率径向 0.22%，弦向 0.41%）。

三、使用环境管理——温湿平衡是关键

1. 温湿度安全区间

| 风险场景       | 温湿度临界值          | 后果                  |

| 变形开裂       | 湿度＜40%或＞75%      | 端裂/翘曲             |

| 霉变           | 湿度＞65%+温度＞28℃   | 蓝变菌滋生（7天内）   |

| 冷热冲击       | 单日温差＞15℃         | 内应力撕裂            |

解决方案：

配置 恒湿机（维持45%60%RH）或 除湿盒（柜体内部）。

远离暖气/空调直吹（距离＞1.5m）。

四、表面养护——防污抗损实操

1. 涂层选择与更新

| 使用场景 | 推荐涂层              | 施工要点                  | 维护周期     |

| 茶台/餐桌    | 食品级木蜡油（含棕榈蜡）| 3底2面，每遍砂光至600目   | 68个月/次  |

| 地板         | 改性聚氨酯（UV固化）  | 工厂辊涂，厚度≥0.3mm      | 35年/次     |

禁忌：

禁用溶剂型硝基漆（易与单宁酸反应发黑）。

避免石蜡（高温易融化粘尘）。

2. 污渍紧急处理

| 污渍类型 | 处理方案                              |

| 茶渍/咖啡    | 小苏打膏（NaHCO₃+水）敷10分钟+软布擦 |

| 油性笔迹     | 75%酒精棉点擦（勿大面积！）          |

| 白痕（水痕） | 吹风机低温烘+涂木蜡油覆盖             |

五、季节性专项维护

1. 雨季防潮

板底涂刷 有机硅憎水剂（渗透型），降低吸湿率30%50%。

每月用 抽湿机 强制干燥（湿度＞70%时连续开48小时）。

2. 冬季防裂

加湿器维持湿度≥45%，或在板材旁放置 水盆+毛巾 蒸发加湿。

停止使用地暖（或地面温度≤28℃）。

六、风险规避清单

1. 禁用钢丝球/强酸清洁剂：奥坎导管粗大（孔径0.30.5mm），磨损后难修复。

2. 防重物钝击：硬度仅Janka 1,100 lbf（比橡木低25%），易留凹痕。

3. 防日光直射：UV照射＞200小时会导致 严重褪色（红褐色→灰黄）。

4. 慎用金属配件：铁钉/铁架接触遇潮易产生 单宁酸铁污染（蓝黑色斑）。

七、应急补救方案

微裂缝（＜1mm）：注入 低粘度环氧树脂（色精调至同色），紫外灯固化。

大裂缝（＞3mm）：嵌入 同料木楔+太棒胶，加压24小时。

霉斑：双氧水（3%）擦拭→漂白后立即涂木油防氧化。

终极建议：高端场所使用前，优先选择 碳化处理板（180℃深度炭化），稳定性提升2倍以上，但成本增加40%60%。

掌握这些要点，奥坎大板可稳定使用 20年以上。定期监测（每季1次含水率检测）+科学养护，方能展现其瑰丽纹理与实用价值。
